ExcelファイルをExcel2016対応に変更しました。
【試用版】ディープウェル設計計算Ver1.00(不圧井戸モデル・Excel2016限定版)を公開しました。
ソフトウェアおよびCADデータはインターネットディスク上に公開しています。
利用を希望される方は「問合わせ」メニューで会員登録をして下さい。
別途、メールでインターネットディスクの公開アドレスをお知らせします。
なお、会員登録手数料、会費および各種ソフトウェアの使用料等はすべて無料です。

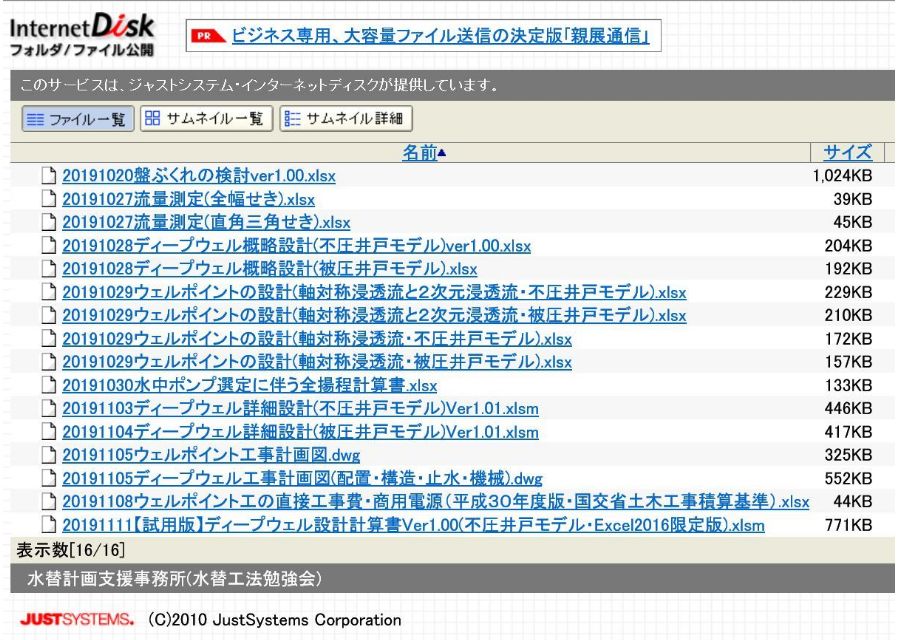

【 インターネットディスクの画像 】


技術資料のサンプル(PDFファイル)と概要を以下に示します。
一部のサンプルは旧バージョンのものです。

■設計計算書

ディープウェル概略設計計算書(不圧井戸)
     サンプル(PDF)

単独井戸の平衡理論式およびシーハルトの式を用いて、ディープウェルの概略設計を行います。
設計モデルは不圧井戸です。
群井戸の式による詳細設計の前処理用として、ご活用下さい。
安全率の変更を可能にしました。

ディープウェル概略設計計算書(被圧井戸)
     サンプル(PDF)

単独井戸の平衡理論式およびシーハルトの式を用いて、ディープウェルの概略設計を行います。
設計モデルは被圧井戸です。
群井戸の式による詳細設計の前処理用として、ご活用下さい。
安全率の変更を可能にしました。

ディープウェル詳細設計計算書(不圧井戸)
     サンプル(PDF)

群井戸の平衡理論式およびシーハルトの式を用いて、ディープウェルの詳細設計を行います。
設計モデルは不圧井戸です。
検討領域形状、ウェル配置位置、着目位置などをグラフィック表示するようにしたものです。
安全率の変更を可能にしました。

ディープウェル詳細設計計算書(被圧井戸)
     サンプル(PDF)

群井戸の平衡理論式およびシーハルトの式を用いて、ディープウェルの詳細設計を行います。
設計モデルは被圧井戸です。
検討領域形状、ウェル配置位置、着目位置などをグラフィック表示するようにしたものです。
安全率の変更を可能にしました。

【試用版】
ディープウェル設計計算書Ver1.00
(不圧井戸・Excel2016限定版)
     サンプル(PDF)

群井戸の平衡理論式およびシーハルトの式を用いて、ディープウェルの詳細設計を行います。
概略設計、詳細設計、設計書出力(PDF)を行います。
設計モデルは不圧井戸です。
検討領域形状、ウェル配置位置、着目位置および低下水位等高線などをグラフィック表示するようにしたものです。
Excel2016(VBA)で制作しているためExcel2016で使用してください。

【試用版】
ディープウェル設計計算書Ver1.00
(被圧井戸・Excel2016限定版)
   ■■■ 準備中 ■■■

群井戸の平衡理論式およびシーハルトの式を用いて、ディープウェルの詳細設計を行います。
概略設計、詳細設計、設計書出力(PDF)を行います。
設計モデルは被圧井戸です。
検討領域形状、ウェル配置位置、着目位置および低下水位等高線などをグラフィック表示するようにしたものです。
Excel2016(VBA)で制作しているためExcel2016で使用してください。

ウェルポイント設計計算書(不圧井戸・方法1)
     サンプル(PDF)

検討領域を単独井戸(軸対称浸透流モデル)および2次元浸透流モデルに分割し、平衡理論式を用いて、ウェルポイントの設計を行います。
検討領域の平面形状が細長い場合に、使用されることがあります。
設計モデルは不圧井戸です。
影響半径算定式(シーハルトの式)の定数項に任意の数値を入力可能としたものです。
割増率、補正率の変更を可能にしました。

ウェルポイント設計計算書(被圧井戸・方法1)
     サンプル(PDF)

検討領域を単独井戸(軸対称浸透流モデル)および2次元浸透流モデルに分割し、平衡理論式を用いて、ウェルポイントの設計を行います。
検討領域の平面形状が細長い場合に、使用されることがあります。
設計モデルは被圧井戸です。
影響半径算定式(シーハルトの式)の定数項に任意の数値を入力可能としたものです。
割増率、補正率の変更を可能にしました。

ウェルポイント設計計算書(不圧井戸・方法2)
     サンプル(PDF)

検討領域を単独井戸(軸対称浸透流モデル)とし、平衡理論式を用いて、ウェルポイントの設計を行います。
設計モデルは不圧井戸です。
影響半径算定式(シーハルトの式)の定数項に任意の数値を入力可能としたものです。
割増率、補正率の変更を可能にしました。

ウェルポイント設計計算書(被圧井戸・方法2)
     サンプル(PDF)

検討領域を単独井戸(軸対称浸透流モデル)とし、平衡理論式を用いて、ウェルポイントの設計を行います。
設計モデルは被圧井戸です。
影響半径算定式(シーハルトの式)の定数項に任意の数値を入力可能としたものです
割増率、補正率の変更を可能にしました。

水中ポンプ選定に伴う全揚程計算書
     サンプル(PDF)

ディープウェル用水中ポンプを選定するために、全揚程を算出します。
単独排水方式および集合排水方式に適用できます。

盤ぶくれ現象に対する検討
     サンプル(PDF)

荷重バランス法により、盤ぶくれ現象に対する検討を行います。
難透水層下面に作用する地下水揚圧力と土被荷重のバランス状態を評価する単純明快な検討方法です。
他に粘性土のセン断抵抗を評価する方法もありますが、適用条件が厳しいため、適用範囲が限定されます。
土の湿潤単位体積重量をSI単位系に変更しました。

■その他計算書

せきの流量計算(直角三角せき)
     サンプル(PDF)

「JIS B 8302 ポンプ吐出し量測定方法、JIS K 0094 流量測定」に基づき、直角三角せきの流量計算を行います。
流量早見表も作成できます。

せきの流量計算(全幅せき)
     サンプル(PDF)

「JIS B 8302 ポンプ吐出し量測定方法、JIS K 0094 流量測定」に基づき、全幅せきの流量計算を行います。
流量早見表も作成できます。

■積算書

ウェルポイント工の積算
     サンプル(PDF)

土木工事積算基準(国土交通省)に準拠して、ウェルポイント工の直接工事費を積算します。
積算チェック用としてご利用ください。

■CADデータ

(新版)ウェルポイント工事計画図
     サンプル(PDF)

ウェルポイント工事の設計図です。
ファイルタイプは DWG です。

(新版)ディープウェル工事計画図
     サンプル(PDF)

ディープウェル工事の計画図です。
平面図・ディープウェル構造図・止水閉塞図およびディープウェル掘削時機械配置図です。
ディープウェルの構造仕様は専門会社によって異なります。
ファイルタイプは DWG です。
