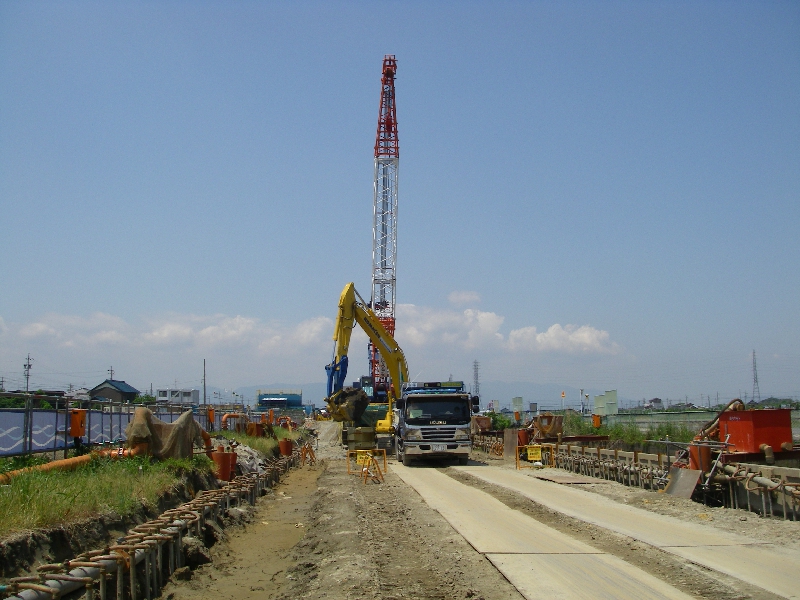

放水路建設工事

新オープンシールドの補助工法として、推進方向の両サイドに設置されたウェルポイント設備です。

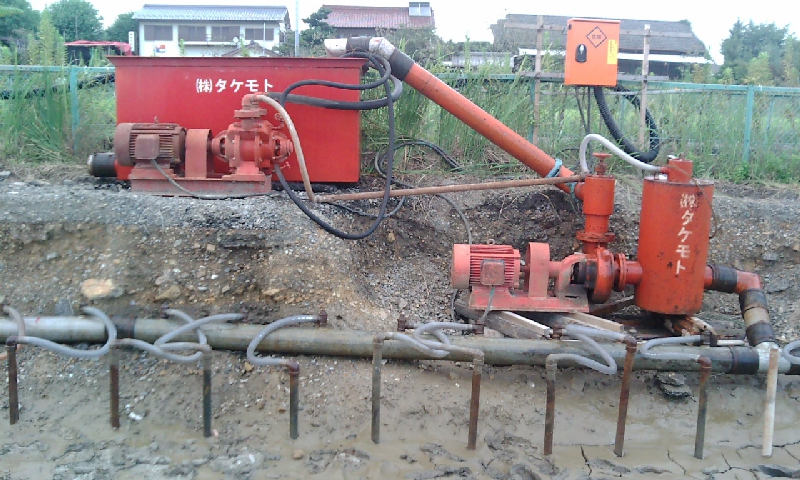

放水路建設工事

ヒューガルポンプとセパレータタンクを１次掘削面上に、バキュームポンプとノッチタンクを地表面上に設置した事例です。

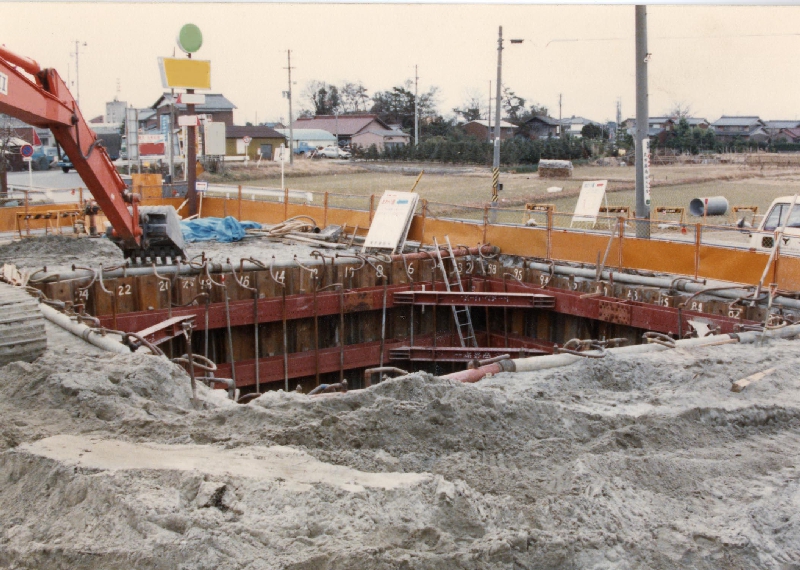

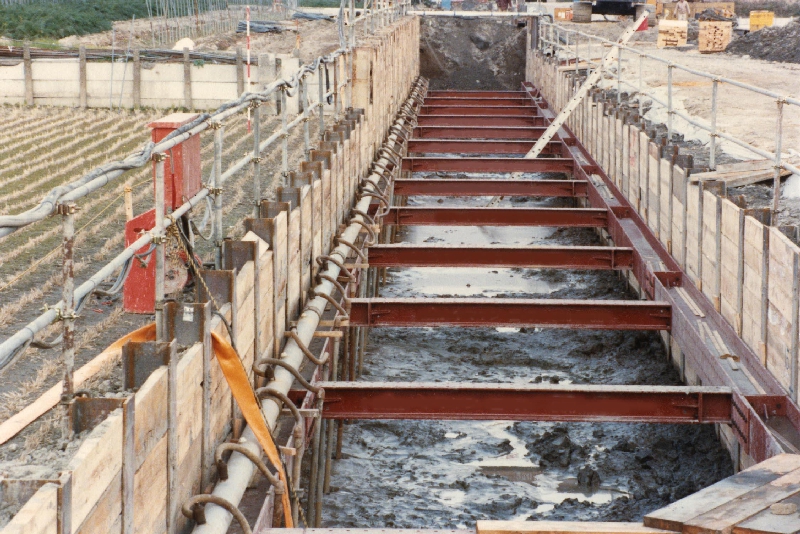

水路建設工事

掘削深度が深いため、ウェルポイントは第１段目腹起切梁の設置後に打設しました。
ヘッダパイプは腹起の上に配管しています。

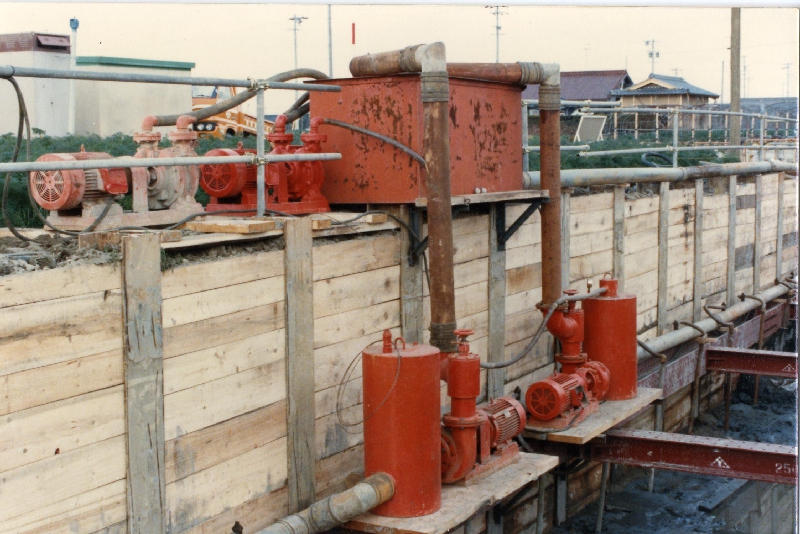

水路建設工事

セパレータタンクとヒューガルポンプは腹起切梁上の仮設ステージに据え付け、バキュームポンプとノッチタンクは地表面に据え付けています。
地下水位はヘッダパイプ芯から５ｍ程度まで低下させることができますので、掘削深度が深い場合に有効な施工方法です。

下水道建設工事

予想を超える湧水が発生したため、ウェルポイント工法を採用しました。
